Записки мастера. Выбираем паяльник
Макс Любин
Привет.
Недавно в комментариях к одной из статей меня попросили посоветовать паяльник для начинающего мастера, которым можно ремонтировать электронику в домашних условиях. В ответ на данный комментарий и появилась идея этой статьи. Так как ремонты для меня это не профессиональная деятельность, а лишь хобби, изложенная ниже информация будет моим субъективным мнением, с которым можно не соглашаться.
Итак, в зависимости от назначения, паяльники имеют разные характеристики, значит, прежде чем идти в магазин, необходимо понять, зачем он вам нужен и сколько денег вы готовы на это потратить.
Идеальным вариантом будет покупка паяльной станции, однако, начинающему мастеру, который будет что-то паять только эпизодически, нет смысла тратить лишние деньги. Если же планируете всерьез заниматься паяльными делами, то самый верный вариант – паяльная станция.
Но сегодня не об этом, сегодня про паяльники.
Паяльники можно разделить по следующим параметрам:
Принцип действия
В продаже можно встретить два типа паяльников, различающихся по принципу действия.
- Электрические паяльники со спиральным нагревателем – наиболее распространенные и доступные паяльники. В основе нагревательный элемент в виде спирали из нихромовой проволоки. Бывают еще и керамические, у которых вместо спирали керамический стержень, но они дороже и встречаются реже. А даже если и найдете, то скорее всего это будет обычный спиральный, у которого спираль будет обернута керамикой.
- Импульсные паяльники – чаще всего имеют вид пистолета, а нагрев включается после нажатия на специальную кнопку. Преимуществом является очень быстрый, буквально за секунды, нагрев. Однако, такие паяльники опасны для чувствительной электроники, из-за наличия высокочастотного напряжения на жале. Да и их стоимость высока.
- Индукционные паяльники — по сути, это паяльная станция. Нагрев осуществляется с помощью катушки индуктора. Преимущество – паяльник защищен от перегрева — при достижении сердечником температуры определенного значения (точки Кюри), ферромагнитное покрытие сердечника теряет свои магнитные свойства, и нагрев сердечника прекращается. При остывании ферромагнитные свойства восстанавливаются, и нагрев возобновляется. Такие паяльники ощутимо дороже своих и спиральных и импульсных собратьев.
Есть и другие виды, например, газовые, но там тоже хватает своих «но», делающих этот вид либо слишком дорогим, либо неудобным для дома.
Таким образом остановимся на классическом спиральном типе. Что называется, дешево и сердито.
Мощность
Чем выше мощность (единица измерения – Ватт (российское обозначение: Вт, международное: W)), тем выше температура жала. Высокая мощность не всегда нужна, так как в случае с пайкой электроники может привести к перегревам элементов и выходу их из строя.
Обычно паяльники обладают мощностью 5, 10, 15, 20, 25, 30, 35, 40 Ватт. Для домашнего ремонта телефонов вполне хватит мощности до 20 Ватт включительно. Всё что выше, требует дополнительных мер защиты, да и попросту избыточно.
Нередко, на вопрос о том, каким паяльником они предпочитают пользоваться, от знакомых мастеров слышу фразу: а, не важно, лишь бы плавил. С одной стороны, хоть это звучит не профессионально, но такая позиция тоже имеет право на жизнь, однако, только если у вас много опыта и вы точно знаете что делаете и как. В остальных случаях лучше использовать паяльник мощностью 20 Ватт.
Напряжение
Самый распространенный вариант, и самый удобный для начинающего мастера – стандартные для российской розетки 220 Вольт (В). Да, существуют и паяльники под сети 36, 12 и даже 6В, но они требуют дополнительное оборудование – трансформатор. Нам эти сложности ни к чему, поэтому остановимся на самом распространенном варианте – 220В.
Размер
Тут все просто – чем мельче работа, которую планируете выполнять, тем меньшего размера нужен паяльник. Я советую иметь в своем арсенале два паяльника, один маленький, для работ по пайке микросхем и мелких деталей, другой средних размеров, для работ с проводами или с крупными деталями.
Размер маленького паяльника обычно не превышает 20 см, а средний будет в длину 30-35 см.
Особое внимание обратите на жало паяльника – оно бывает различной формы (профиля) и материалов.
Для маленького паяльника наиболее удобным будет жало в форме иглы.
Для среднего выбирайте на свой вкус, либо круглое либо плоское жало. Также обращайте внимание на длину жала – не берите слишком короткое, иначе есть риск не дотянуться до места пайки, или расплавить кожухом не те места.
Материал корпуса (ручки)
Тут все просто:
Ручки паяльников делают из массы разных материалов, самыми распространенными из которых являются пластик, дерево, эбонит, карболит, текстолит.
Источник: electrician-top.ru
Многие советуют выбирать деревянные ручки, из-за их низкой теплопроводности и легкости. Пожалуй, соглашусь с таким мнением. Однако, у меня были и самые недорогие паяльники с пластиковыми ручками. И ничего страшного не случилось. А вот какие бы я точно не советовал, так это ручки из карболита и текстолита – мало того, что тяжелые, так еще и нагреваются.
Материал жала
Чаще всего для бытовых паяльников используется жало из меди.
В преимущества медного жала можно отнести простоту лужения, быстроту разогрева, легкость правки и чистки от нагара.
Из недостатков медного жала можно отметить сам факт необходимости правки жала из-за того, что в процессе работы поверхность жала окисляется, выгорает и покрывается кавернами. Приходится брать надфиль и стачивать поврежденную поверхность.
Другим видом жала является так называемое «вечное» жало, покрытое никелем или хромом. Такое жало не выгорает, а значит, не требует правки.
Однако, как и у всего, у такого жала есть недостатки, среди которых отдельная процедура лужения, похожая на ритуал, а также чувствительность к перегревам и механическим повреждениям. Если такое жало перегреть, то оно перестанет захватывать припой, а значит, придется лудить его заново. Такое жало не только ненужно, а даже нельзя править – защитный слой довольно тонкий, и если его повредить, жало очень быстро выгорит и выйдет из строя.
Заключение
Вот, пожалуй, и все рекомендации по выбору. Что касается конкретных производителей, то я мог бы, высоко задрав нос, назвать вам какой-нибудь «Weller» за 6000руб, говоря, что немцы это то, что нужно. Но, я скажу так – для эпизодического использования в домашних условиях подойдет и обычный китайский «Ya Xun» за 180-250 рублей, который будет служить вам ничуть не хуже, чем инструмент от именитого немецкого производителя.
Статья чисто для профи. Спасибо Мастеру
Чисто профи купят хотя бы T12, ну или индукцию.
А как инструмент ускорения принятия решений — какой рекомендуете?
начните выбирать из полукиловаттных моделей

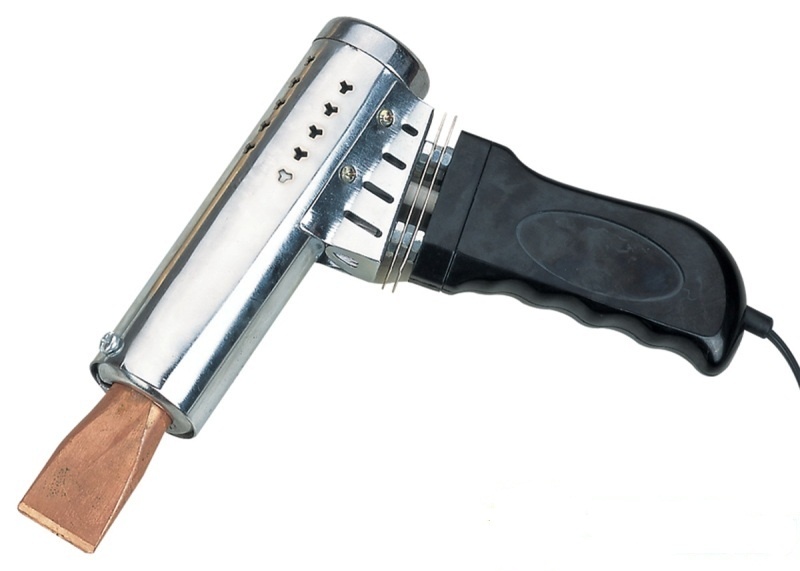

https://uploads.disquscdn.com/images/aee9562d39533d760346a163ac58b8a89bcf5d9d222e27ed7a72988e30916367.jpg

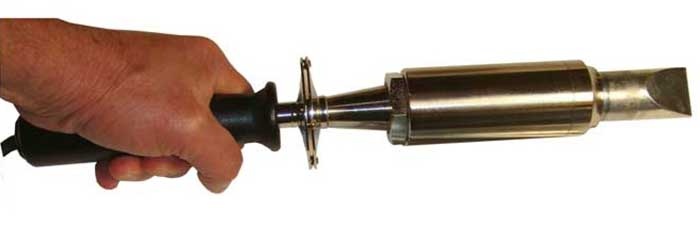

А этот — для любителей изысканного https://uploads.disquscdn.com/images/e85471ccb0b67d07dd929058dd456b4edf4a4adc4c9e5cf576f1b8b57e34eef8.jpg
